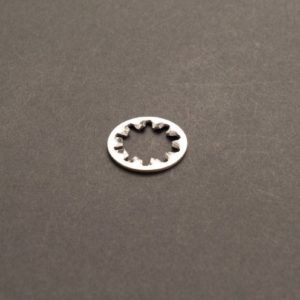

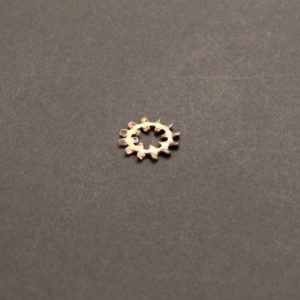

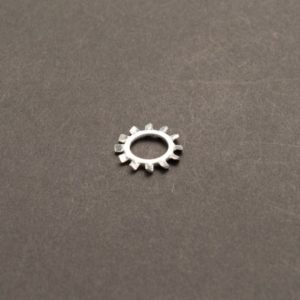

歯付き座金 皿形（C）
歯付き座金 皿形（C）
【図面】
【寸法表：歯付き座金 JIS B 1251：2001 抜粋】
単位：mm
※表は横にスライドします→
| 種類 | 穴径 | 皿形 | 内外歯形 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び | 内径d | 外径D | 幅e | 厚さt | 歯数 | 外径D | 厚さt | 歯数 | 参考 質量 （約）（ｇ） |
||||||
| 基準寸法 | 許容差 | 約 | 最大 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 内歯 | 外歯 | ||||
| 3 | 3.2 | ＋0.2 0 |
6 | 1.8 | 0.4 | ±0.03 | 8 | – | – | – | – | – | – | – | |
| （3.5） | 3.7 | 7 | 2.1 | ||||||||||||
| 4 | 4.3 | 8 | 2.5 | 15 | 0 -0.5 |
0.6 | ±0.04 | 8 | 12 | 0.46 | |||||
| （4.5） | 4.8 | 9 | 2.7 | 0.5 | ±0.035 | 9 | 0.50 | ||||||||
| 5 | 5.3 | 10 | 3.1 | 0.50 | |||||||||||
| 6 | 6.4 | ＋0.3 0 |
12 | 3.8 | 10 | 17.5 | 0.8 | ±0.05 | 9 | 1.00 | |||||
| 8 | 8.4 | 16 | 5.1 | 0.6 | ±0.04 | 12 | 22.5 | 0 -0.6 |
0.9 | 1.60 | |||||
| 10 | 10.5 | ＋0.4 0 |
– | – | – | – | – | 26 | 1 | ±0.055 | 14 | 2.40 | |||
| 12 | 12.5 | 29 | 10 | 2.90 | |||||||||||
| （14） | 14.5 | 32 | 0 -0.8 |
1.2 | ±0.065 | 3.90 | |||||||||
| 16 | 16.5 | 35 | 1.4 | ±0.07 | 12 | 16 | 4.30 | ||||||||
歯数はあくまで推奨値であり、多少の増減は許容されます。
ねじの呼びに（）が付いているものの使用は推奨しておりません。
材料と硬さ
| 材料 | 硬さ | |
|---|---|---|
| 鋼製歯付き座金 | JIS G3311 のS50CM, S55CM, S60CM, S65CM, S70CM またはJIS G 4802のS50C-CSP, S55C-CSP, S60C-CSP, S65C-CSP, S70C-CSP |
40〜50 HRC または 392〜513HV, 座金に著しい脱炭は不可 |
| りん青銅製歯付き座金 | JIS H 3110 の C5191P-H または C5212P-H | 85 HRB 以上 または 164 HV 以上 |
ご入用の際はオノウエへ！オノウエなら現場の負担を減らせます。
同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。
さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品！
どこで使うかすぐ分かる「オノウエラベル」についてはコチラ
寸法表は代表的なものです。詳しくはお問い合せください。
