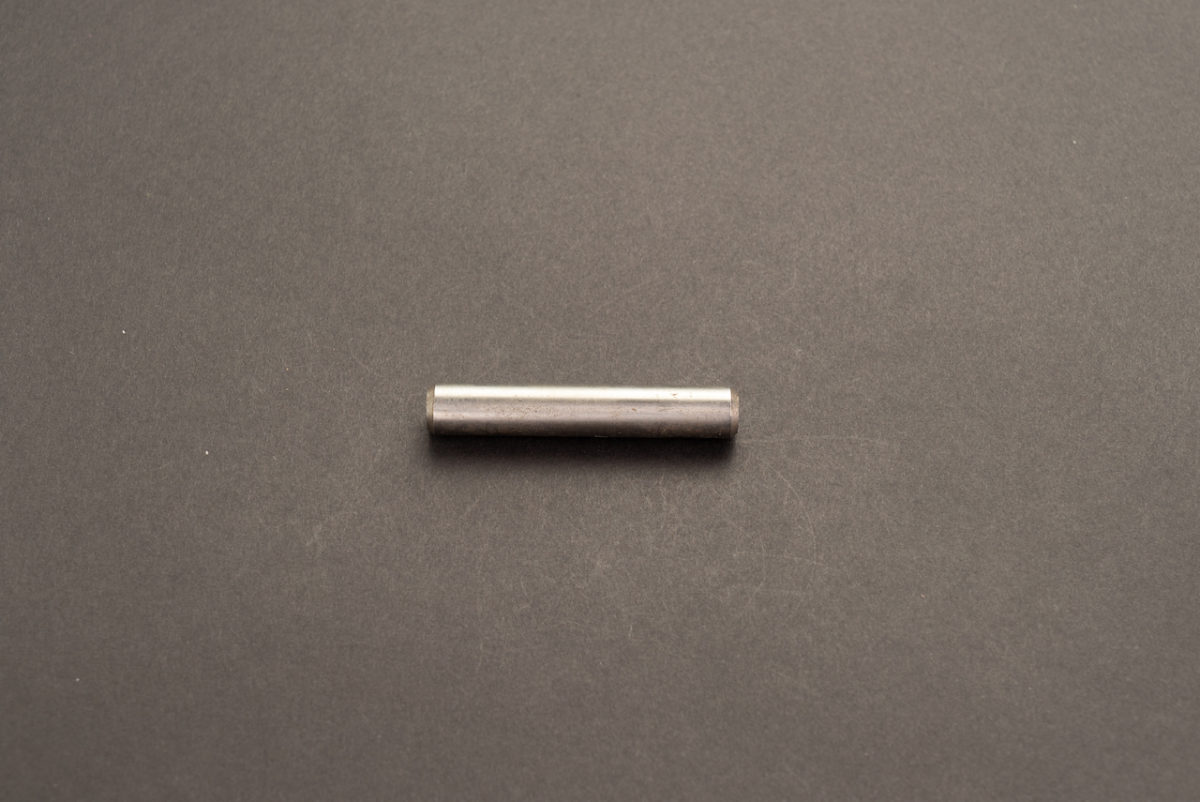

平行ピン
平行ピン

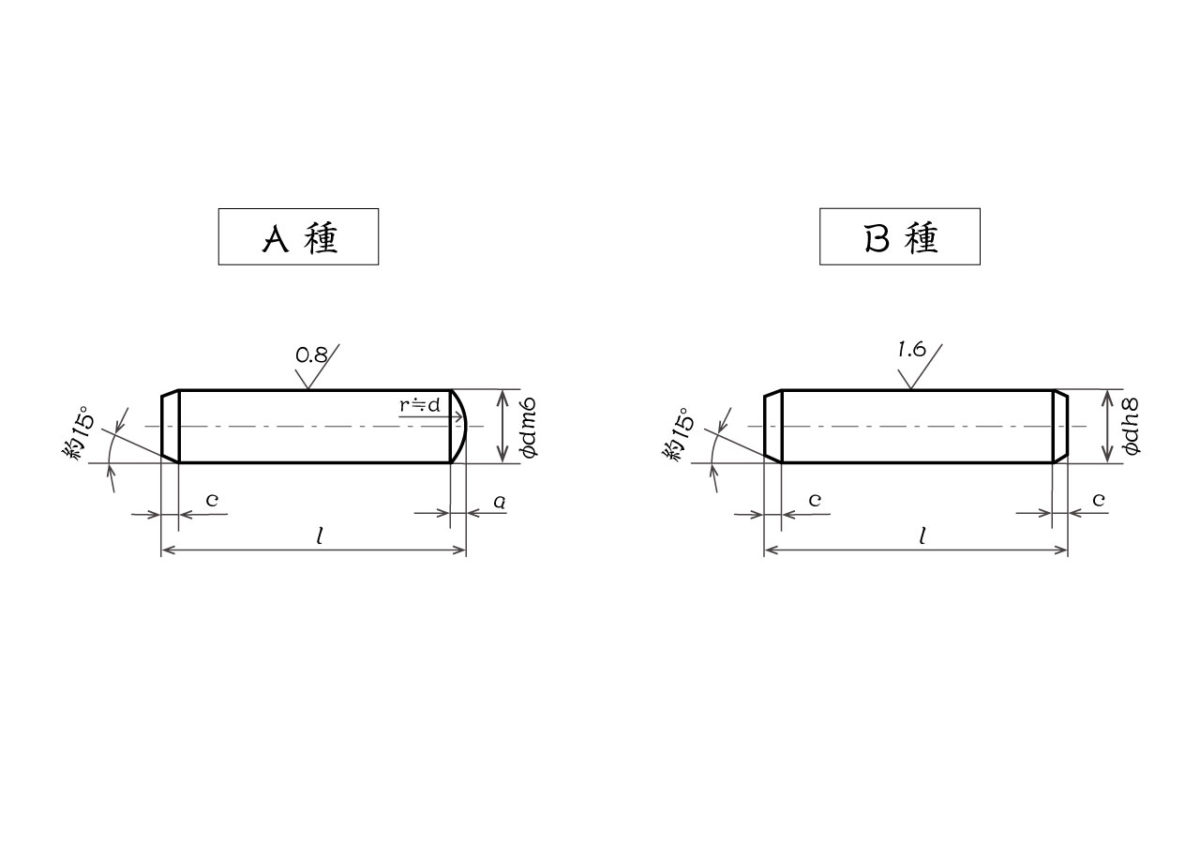

図面
寸法表
平行ピン 旧JIS B 1354：1988 抜粋
単位：mm
※表は横にスライドします→
| 呼び径 | ●0.6 | ●0.8 | 1 | 1.2 | 1.5 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | 呼び径 | 8 | 10 | 12 | ●13 | ●16 | ●20 | ●25 | ●30 | ●40 | ●50 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 基準寸法 | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6 | d | 基準寸法 | 8 | 10 | 12 | 13 | 16 | 20 | 25 | 30 | 40 | 50 | ||
| 許容差 | A種（m6） | +0.008 +0.002 |
+0.012 +0.004 |
許容差 | A種（m6） | +0.015 +0.006 |
+0.018 +0.007 |
+0.021 +0.008 |
+0.025 +0.009 |
||||||||||||||||||
| B種（h8） | 0 -0.014 |
0 -0.018 |
B種（h8） | 0 -0.022 |
0 -0.027 |
0 -0.033 |
0 -0.039 |
||||||||||||||||||||
| a | 約 | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.63 | 0.8 | a | 約 | 1 | 1.2 | 1.6 | 1.6 | 2 | 2.5 | 3 | 4 | 5 | 6.3 | ||
| c | 約 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 | 0.3 | 0.35 | 0.4 | 0.5 | 0.63 | 0.8 | 1.2 | c | 約 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3.5 | 4 | 5 | 6.3 | 8 | ||
| 呼び長さl | 2〜6 | 2〜8 | 4〜10 | 4〜12 | 4〜16 | 4〜16 | 6〜20 | 6〜24 | 8〜30 | 8〜40 | 10〜50 | 12〜60 | 呼び長さl | 14〜80 | 18〜95 | 22〜140 | 22〜140 | 26〜180 | 35〜200 | 50〜200 | 60〜200 | 80〜200 | 95〜200 | ||||
呼び長さの許容差：呼び長さが10以下のものは±0.25、12〜50のものは±0.5、55以上のものは±0.75とします。
こちらの表における許容差は、表面処理を施す前のものに適用されます。
上の規格は2012年のJIS改正により廃止されましたが、市場にはまだまだ流通している規格となります。
材料・熱処理・硬さは、JIS B 1352のテーパピンに凖じます。
●が付いたものは市場に流通が少ないか、あるいは受注生産となります。

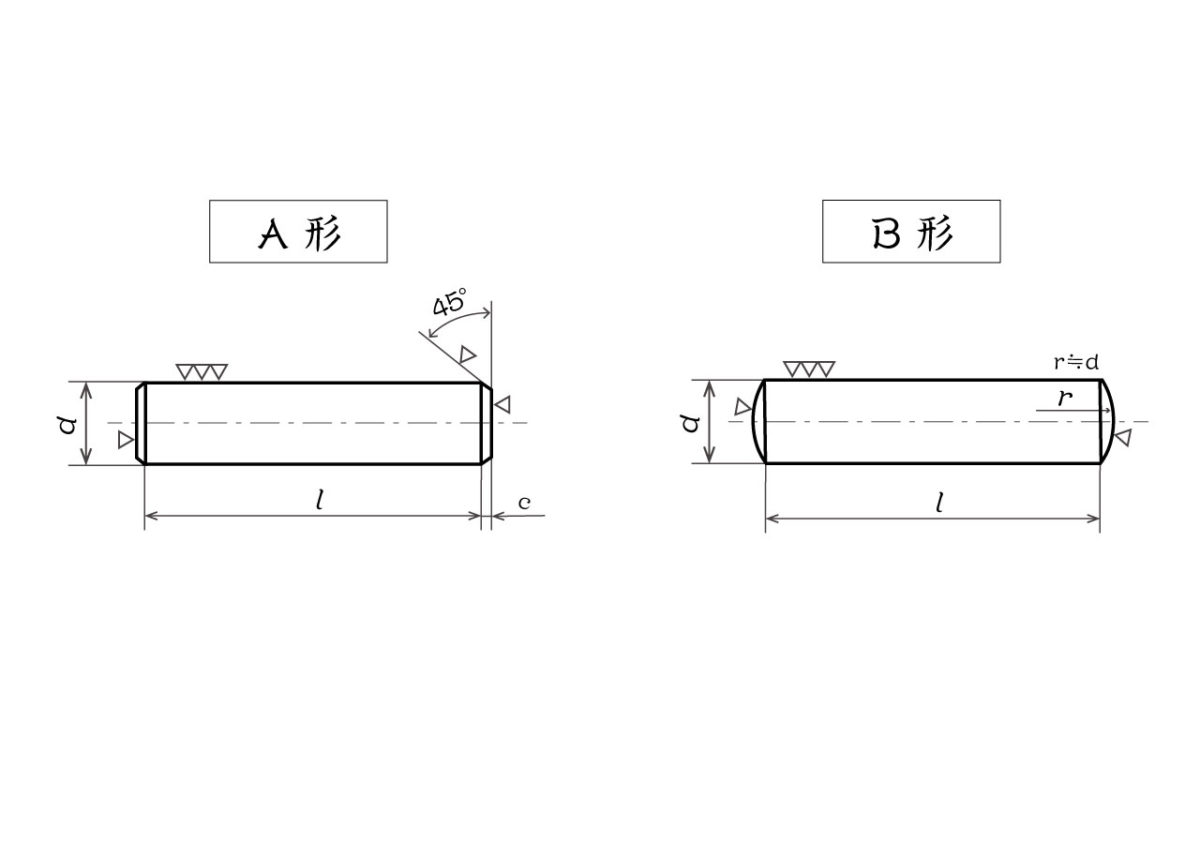

図面
寸法表
平行ピン 旧JIS B 1354：1975 抜粋
単位：mm
※表は横にスライドします→
| 呼び径 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | ●13 | ●16 | ●20 | ●25 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | 16 | 20 | 25 | ||
| d | 許容差 | m6 | +0.008 +0.002 |
+0.012 +0.004 |
+0.015 +0.006 |
+0.018 +0.007 |
+0.021 +0.008 |
|||||||
| h7 | 0 -0.010 |
0 -0.012 |
0 -0.015 |
0 -0.018 |
0 -0.021 |
|||||||||
| 表面粗さ | 3.2S | 6.3S | ||||||||||||
| C 約 | 0.4 | 1 | 1.5 | |||||||||||
| 呼び長さ | 5〜25 | 5〜25 | 6〜32 | 8〜40 | 10〜50 | 12〜63 | 14〜80 | 18〜100 | 22〜100 | 25〜125 | 32〜160 | 40〜200 | ||
呼び長さの許容差：0.5以上6以下のものは±0.1、6を超え30以下のものは±0.2、30を超え120以下のものは±0.3、120を超え315以下のものは±0.5とします。
上の規格は1988年のJIS改正により廃止されましたが、市場にはまだまだ流通している規格となります。
●が付いたものは市場に流通が少ないか、あるいは受注生産となります。
