六角ナット3種（JIS附属書）

私たちの生活の中でよく使われている六角ナット。精密機器などに使われる小さなものから、橋梁や船舶に使われる大きなものまで、様々な分野で活躍しています。

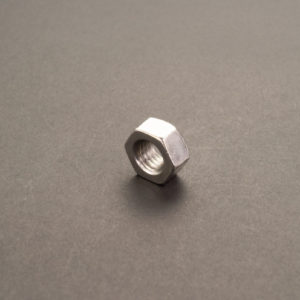

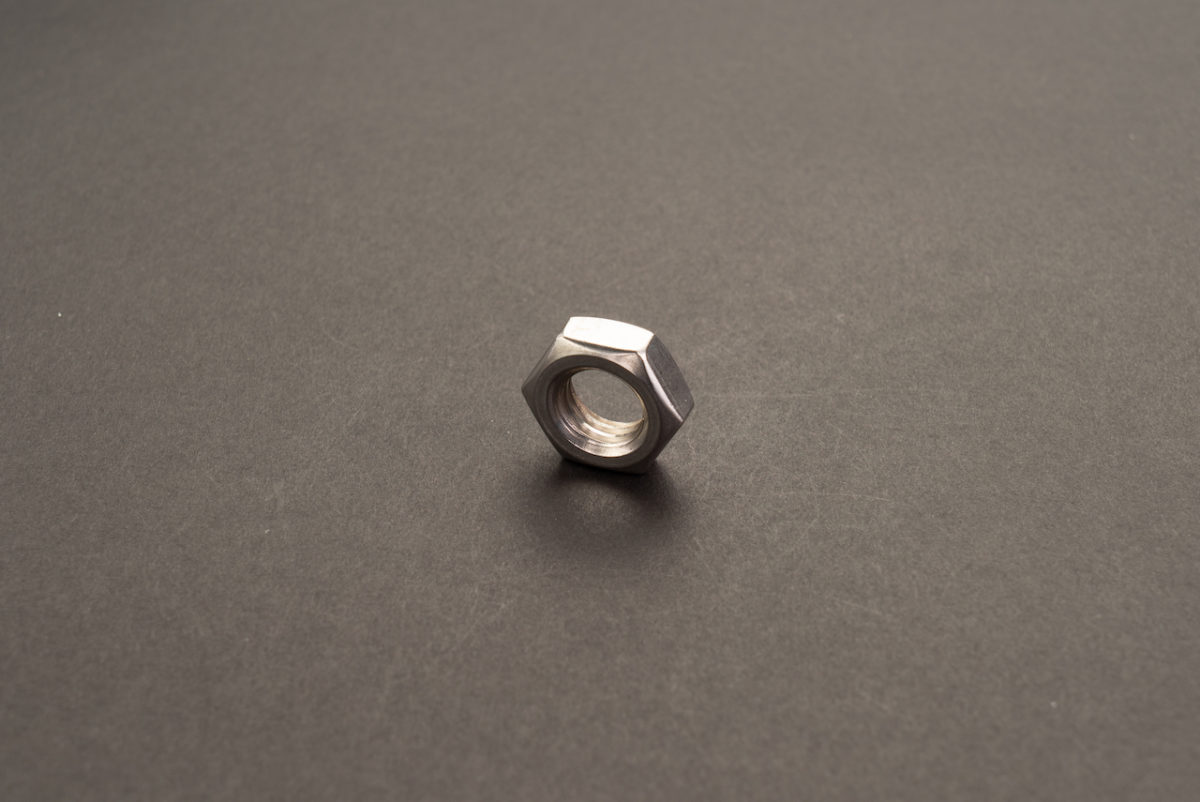

六角ナットには1種・2種・3種があり、こちらの3種は1種・2種に比べてナットの厚みが薄くなっています。ダブルナットの際に1種・3種の組み合わせで使用し、高さを抑える使い方が最も一般的です。

【図面】六角ナット 3種

【寸法表：六角ナット JIS B 1181：2014 抜粋】

単位：mm

表は横にスライドします→

ねじの呼び（d）			m				m1				ねじの呼び（d）			s			e	φ　dk’ φ　dw	1種の質量（約） 1個／g	小形 s
並目		●細目	基準寸法	許容差			基準寸法	許容差			並目		●細目	基準寸法	許容差		e	φ　dk’ φ　dw		小形 s
並目		●細目	基準寸法	上	中	並	基準寸法	上	中	並	並目		●細目	基準寸法	上	中・並	約	約		基準寸法
M2			1.6	0 -0.25	–	–	1.2	0 -0.25	–	–	M2			4	0 -0.2	–	4.6	3.8	–	–
●M2.5			2				1.6				●M2.5			5			5.8	4.7	–
M3			2.4				1.8				M3			5.5			6.4	5.3	0.34
●（M3.5）			2.8				2				●（M3.5）			6			6.9	5.8	0.43
M4			3.2	0 -0.30			2.4				M4			7			8.1	6.8	0.79
M5			4				3.2	0 -0.3			M5			8			9.2	7.8	1.19
M6			5		0 -0.48	±0.6	3.6		0 -0.48	±0.6	M6			10		0 -0.6	11.5	9.8	2.42
●（M7）			5.5		0 -0.48	±0.6	4.2		0 -0.48	±0.6	●（M7）			11	0 -0.25	0 -0.7	12.7	10.8	3.03	–
ねじの呼び（d）			m				m1				ねじの呼び（d）			s			e	φ　dk’ φ　dw	1種の質量（約） 1個／g	小形 s
並目		●細目	基準寸法	許容差			基準寸法	許容差			並目		●細目	基準寸法	許容差		e	φ　dk’ φ　dw		小形 s
並目		●細目	基準寸法	上	中	並	基準寸法	上	中	並	並目		●細目	基準寸法	上	中・並	約	約		基準寸法
M8		M8×1	6.5	0 -0.36	0 -0.58	±0.8	5	0 -0.3	0 -0.48	±0.6	M8		M8×1	13	0 -0.25	0 -0.7	15	12.5	5.43	12
M10		M10×1.25	8				6	0 -0.3	0 -0.48	±0.6	M10		M10×1.25	17	0 -0.25	0 -0.7	19.6	16.5	11.3	14
M12		M12×1.25	10				7	0 -0.36	0 -0.58	±0.8	M12		M12×1.25	19	0 -0.35	0 -0.8	21.9	18	16.5	17
（M14）		（M14×1.5）	11	0 -0.43	0 -0.70	±0.9	8				（M14）		（M14×1.5）	22			25.4	21	24.2	19
M16		M16×1.5	13				10				M16		M16×1.5	24			27.7	23	36.9	22
（M18）		（M18×1.5）	15				11	0 -0.43	0 -0.70	±0.9	（M18）		（M18×1.5）	27			31.2	26	47.6	24
M20		M20×1.5	16				12				M20		M20×1.5	30			34.6	29	62.1	27
（M22）		（M22×1.5）	18				13				（M22）		（M22×1.5）	32	0 -0.4	0 -1.0	37	31	76.3	30
ねじの呼び（d）			m				m1				ねじの呼び（d）			s			e	φ　dk’ φ　dw	1種の質量（約） 1個／g	小形 s
並目		●細目	基準寸法	許容差			基準寸法	許容差			並目		●細目	基準寸法	許容差		e	φ　dk’ φ　dw		小形 s
並目		●細目	基準寸法	上	中	並	基準寸法	上	中	並	並目		●細目	基準寸法	上	中・並	約	約		基準寸法
M24		M24×2	19	0 -0.52	0 -0.84	±1.0	14	0 -0.43	0 -0.70	±0.9	M24		M24×2	36	0 -0.4	0 -1.0	41.6	34	106.0	32
●（M27）		（M27×2）	22				16				●（M27）		（M27×2）	41			47.3	39	160.0	36
M30		M30×2	24				18				M30		M30×2	46			53.1	44	223.0	41
●（M33）		（M33×2）	26				20	0 -0.52	0 -0.84	±1.0	●（M33）		（M33×2）	50			57.7	48	280.0	46
M36		M36×3	29				21				M36		M36×3	55	0 -0.45	0 -1.2	63.5	53	384.0	50
●（M39）		（M39×3）	31	0 -0.62	0 -1.0	±1.2	23				●（M39）		（M39×3）	60			69.3	57	488.0	55
M42			34				25				M42			65			75	62	634.0	–
●（M45）			36				27				●（M45）			70			80.8	67	780.0
M48			38				29				M48			75			86.5	72	952.0
●（M52）			42				31	0 -0.62	0 -1.0	±1.2	●（M52）			80			92.4	77	1.175
M56			45				34				M56			85	0 -0.55	0 -1.4	98.1	82	1,403
●（M60）			48				36				●（M60）			90			104	87	1,650
M64			51	0 -0.74	0 -1.2	±1.5	38				M64			95			110	92	1.935
ねじの呼び（d）			m				m1				ねじの呼び（d）			s			e	φ　dk’ φ　dw	1種の質量（約） 1個／g	小形 s
並目		●細目	基準寸法	許容差			基準寸法	許容差			並目		●細目	基準寸法	許容差		e	φ　dk’ φ　dw		小形 s
並目		●細目	基準寸法	上	中	並	基準寸法	上	中	並	並目		●細目	基準寸法	上	中・並	約	約		基準寸法
参考	●（M2.2）		1.8	0 -0.25	–	–	1.4	0 -0.25	–	–	参考	●（M2.2）		4.5	0 -0.2	–	5.2	4.3	–	–
	*M2.3		1.8				1.4					*M2.3		4.5			5.2	4.3
	*M2.6		2				1.6					*M2.6		5			5.8	4.7
	●（M4.5）		3.6	0 -0.30			2.8					●（M4.5）		8			9.2	7.8	1.17
	●（M68）		54	0 -0.74	0 -1.2	±1.5	40	0 -0.62	0 -1.0	±1.2		●（M68）		100	0 -0.55	0 -1.4	115	97	2,230

備考：ねじの呼びに（）を付けたものについては使用を推奨しておりません。

注）M2.2・M2.3・M2.6・M4.5・M68は市場に流通しているため、参考までに掲載しております。

注）*はISO R 261のISOメートルねじにはございません。

注）表の中の1種の質量につきましては、日本規格協会発行ねじスライド（1980）を基にした算定となります。
