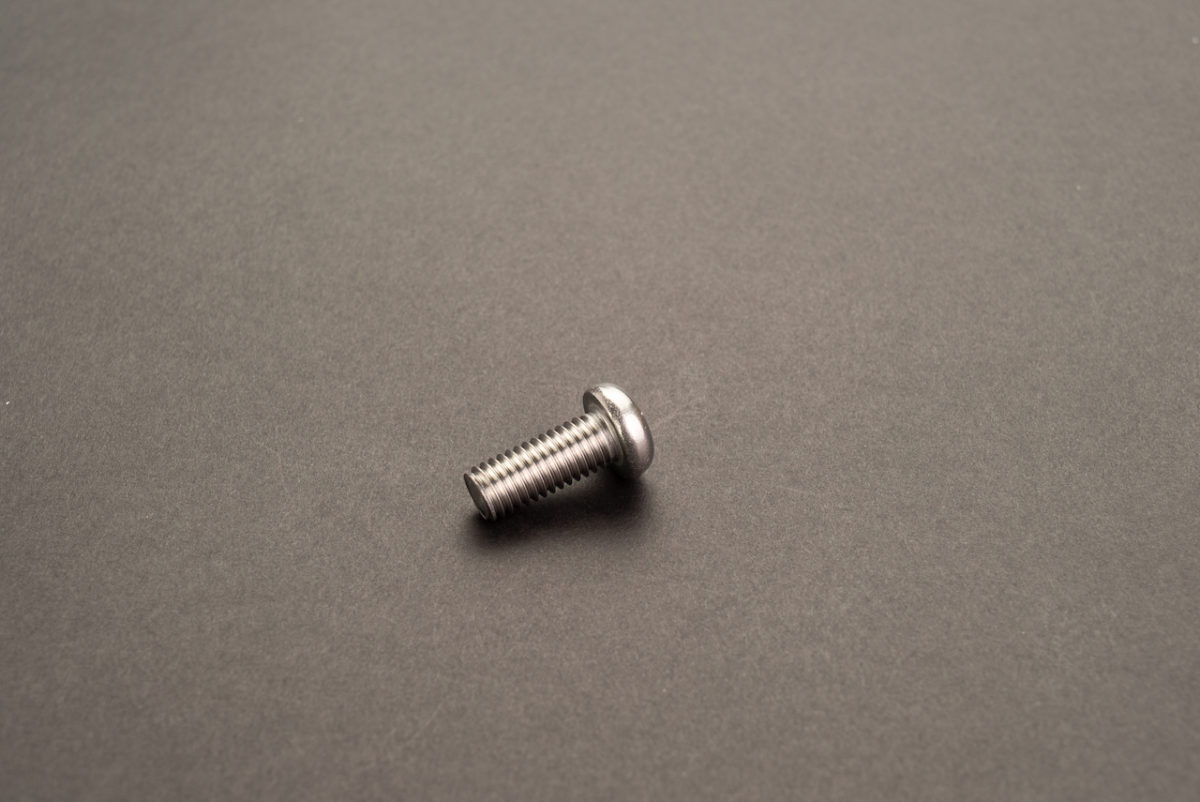

十字穴付き（＋）なべ 小ねじ
十字穴付き（＋）なべ 小ねじ
【図面】
【寸法表：十字穴付き小ねじ JIS B 1111：2017 抜粋】
単位：mm
※表は横にスライドします→
| ねじの呼び d |
ピッチ （P） |
十字穴番号 | なべ小ねじ | 皿・丸皿小ねじ | 皿小ねじ | ねじの呼び d |
丸皿小ねじ | トラス小ねじ | バインド小ねじ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dk | k | dk | k | k + f | dk | k | dk | k + f | |||||||||||||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | ||||
| M2 | 0.4 | 1 | 3.5 | 0 – 0.4 |
1.3 | ± 0.1 | 4 | 0 – 0.4 |
1.2 | 0 – 0.2 |
M2 | 1.6 | 0 – 0.4 |
4.5 | 0 – 0.4 |
1.2 | ± 0.1 | 4.3 | 0 – 0.4 |
1.2 | ± 0.15 |
| M2.5 | 0.45 | 4.5 | 1.7 | 5 | 1.45 | M2.5 | 2 | 5.7 | 1.5 | 5.3 | 1.5 | ||||||||||
| M3 | 0.5 | 2 ※M3トラスは１ |
5.5 | 0 – 0.5 |
2 | ± 0.15 | 6 | 0 – 0.5 |
1.75 | 0 – 0.3 |
M3 | 2.45 | 0 – 0.5 |
6.9 | 0 – 0.5 |
1.9 | ± 0.15 | 6.3 | 0 – 0.5 |
1.9 | |
| ●（M3.5） | 0.6 | 6 | 2.3 | 7 | 2 | ●（M3.5） | 2.8 | 8.1 | 2.2 | 7.3 | 2.2 | ± 0.2 | |||||||||
| M4 | 0.7 | 7 | 2.6 | 8 | 2.3 | M4 | 3.2 | 9.4 | 2.5 | 8.3 | 2.5 | ||||||||||
| M5 | 0.8 | 9 | 0 – 0.6 |
3.3 （3.4） |
10 | 0 – 0.6 |
2.8 | M5 | 4 | 11.8 | 0 – 0.6 |
3.1 | 10.3 | 0 – 0.6 |
3.1 | ||||||
| M6 | 1 | 3 | 10.5 | 0 – 0.7 |
3.9 （4） |
± 0.2 | 12 | 0 – 0.7 |
3.4 | 0 – 0.4 |
M6 | 4.8 | 0 – 0.6 |
14 | 0 – 0.7 |
3.7 | ± 0.2 | 12.4 | 0 – 0.7 |
3.7 | |
| M8 | 1.25 | 14 | 0 – 0.8 |
5.2 （5.4） |
16 | 0 – 0.8 |
4.4 | M8 | 6.2 | 17.8 | 0 – 0.8 |
4.8 | 16.4 | 0 – 0.8 |
4.8 | ± 0.3 | |||||
| 参考●M2.3 | 0.4 | 1 | 4 | 0 – 0.4 |
1.5 | ± 0.1 | 4.6 | 0 – 0.4 |
1.35 | 0 – 0.2 |
参考●M2.3 | – | – | 5.2 | 0 – 0.4 |
1.4 | ± 0.1 | 4.9 | 0 – 0.4 |
– | – |
| 参考●M2.6 | 0.45 | 4.5 | 1.7 | 5.2 | 1.5 | 参考●M2.6 | – | – | 5.9 | 1.6 | 5.5 | – | – | ||||||||
| 小ねじの材料区分 | 銅小ねじ | ||
| 黄銅小ねじ | |||
| ステンレス | |||
●が付いたものは市場に流通が少ないか、あるいは受注生産となります。
許容差は、JIS B 1101附属書JAのすりわり付き小ねじと同じとなります。
M3のトラスについては、十字穴番号を「1」とします。
現在、M2.3とM2.6はJISから削除されていますが、市場にはまだ流通しているため参考として掲載しています。
ご入用の際はオノウエへ！オノウエなら現場の負担を減らせます。
同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。
さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品！
どこで使うかすぐ分かる「オノウエラベル」についてはコチラ
寸法表は代表的なものです。詳しくはお問い合せください。
