ドリルねじ なべ（PAN）
ドリルねじ なべ（PAN）

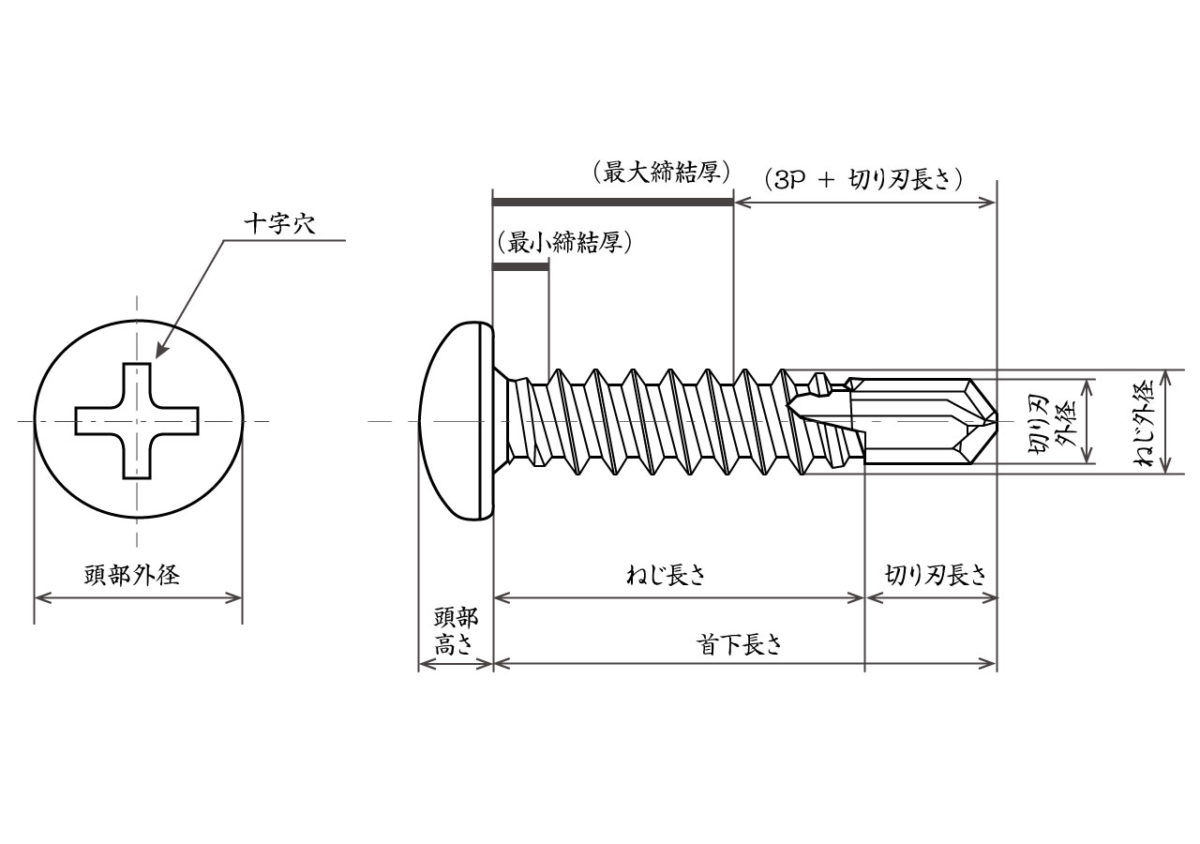

【図面】
【寸法表】
日本パワーファスニング株式会社のMBテクスの寸法表です。メーカーにより取扱いサイズ・各種寸法が異なる場合があります。
【鉄】※（）が付いているサイズは受注生産品です。
単位:mm
※表は横にスライドします→
| ねじタイプ | サイズ 呼び径×長さ |
頭部仕様 | ねじ部仕様 | ねじタイプ | サイズ 呼び径×長さ |
切り刃仕様 | 使用範囲（目安） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 | 高さ | 十字穴 | ねじ外径 | 首下長さ | 円筒部 長さ |
ねじ長さ | 外径 | 長さ | 適用板厚 | 締結厚（働き） | ||||||
| 最小 | 最大 | 最小 | 最大 | |||||||||||||
| 3.5mm 並目 P＝1.3 （20山） 全ねじ |
（3.5×10） | 7.5 | 2.9 | #2 | 3.5 | 10 | – | 7.0 | 3.5mm 並目 P＝1.3 （20山） 全ねじ |
（3.5×10） | 3.0 | 3.0 | 1.2 | 2.0 | 1.2 | 3.0 |
| （3.5×13） | 3.5 | 13 | – | 9.5 | （3.5×13） | 3.0 | 3.5 | 1.2 | 2.0 | 1.2 | 5.5 | |||||
| （3.5×16） | 3.5 | 16 | – | 12.5 | （3.5×16） | 3.0 | 3.5 | 1.2 | 2.0 | 1.2 | 8.5 | |||||
| （3.5×19） | 3.5 | 19 | – | 16.5 | （3.5×19） | 3.0 | 3.5 | 1.2 | 2.0 | 1.2 | 11.5 | |||||
| （3.5×25） | 3.5 | 25 | – | 21.5 | （3.5×25） | 3.0 | 3.5 | 1.2 | 2.0 | 1.2 | 17.5 | |||||
| 4mm 並目 P1.4 （18山） 全ねじ |
4×10 | 8.2 | 2.9 | #2 | 4.2 | 10 | – | 7.0 | 4mm 並目 P1.4 （18山） 全ねじ |
4×10 | 3.4 | 3.0 | 1.6 | 2.0 | 1.6 | 2.5 |
| 4×13 | 4.2 | 13.5 | – | 8.5 | 4×13 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 4.0 | |||||
| 4×16 | 4.2 | 16 | – | 11.0 | 4×16 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 6.5 | |||||
| 4×19 | 4.2 | 19 | – | 14.0 | 4×19 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 9.5 | |||||
| 4×25 | 4.2 | 25 | – | 19.5 | 4×25 | 3.4 | 5.5 | 1.6 | 3.2 | 1.6 | 15.0 | |||||
| 4×30 | 4.2 | 30 | – | 24.5 | 4×30 | 3.4 | 5.5 | 1.6 | 3.2 | 1.6 | 20.0 | |||||
| 4×35 | 4.2 | 35 | – | 29.5 | 4×35 | 3.4 | 5.5 | 1.6 | 3.2 | 1.6 | 25.0 | |||||
| 4×40 | 4.2 | 40 | – | 34.5 | 4×40 | 3.4 | 5.5 | 1.6 | 3.2 | 1.6 | 30.0 | |||||
| 4×45 | 4.2 | 45 | – | 39.5 | 4×45 | 3.4 | 5.5 | 1.6 | 3.2 | 1.6 | 35.0 | |||||
| ねじタイプ | サイズ 呼び径×長さ |
頭部仕様 | ねじ部仕様 | ねじタイプ | サイズ 呼び径×長さ |
切り刃仕様 | 使用範囲（目安） | |||||||||
| 外径 | 高さ | 十字穴 | ねじ外径 | 首下長さ | 円筒部 長さ |
ねじ長さ | 外径 | 長さ | 適用板厚 | 締結厚（働き） | ||||||
| 最小 | 最大 | 最小 | 最大 | |||||||||||||
| 5mm 並目 P1.6 （16山） 全ねじ |
5×13 | 9.5 | 3.4 | #2 | 5.0 | 13 | – | 8.0 | 5mm 並目 P1.6 （16山） 全ねじ |
5×13 | 4.2 | 5.0 | 1.6 | 3.2 | 1.6 | 3.0 |
| 5×16 | 5.0 | 16 | – | 11.0 | 5×16 | 4.2 | 5.5 | 1.6 | 3.2 | 1.6 | 5.5 | |||||
| 5×19 | 5.0 | 19 | – | 13.5 | 5×19 | 4.2 | 5.5 | 1.6 | 3.2 | 1.6 | 8.5 | |||||
| 5×25 | 5.0 | 25 | – | 17.0 | 5×25 | 4.2 | 8.0 | 1.6 | 5.0 | 1.6 | 12.0 | |||||
| 5×30 | 5.0 | 30 | – | 22.0 | 5×30 | 4.2 | 8.0 | 1.6 | 5.0 | 1.6 | 17.0 | |||||
| 5×35 | 5.0 | 35 | – | 27.0 | 5×35 | 4.2 | 8.0 | 1.6 | 5.0 | 1.6 | 22.0 | |||||
| 半ねじ | 5×45 | 5.0 | 45 | 11 | 26.0 | 半ねじ | 5×45 | 4.2 | 8.0 | 1.6 | 5.0 | 13.0 | 32.0 | |||
【ステンレス】
単位:mm
※表は横にスライドします→
| ねじタイプ | サイズ 呼び径×長さ |
頭部仕様 | ねじ部仕様 | ねじタイプ | サイズ 呼び径×長さ |
切り刃仕様 | 使用範囲（目安） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 | 高さ | 十字穴 | ねじ外径 | 首下長さ | ねじ長さ | 外径 | 長さ | 適用板厚 | 締結厚（働き） | ||||||
| 最小 | 最大 | 最小 | 最大 | ||||||||||||
| 4mm 並目 P1.4 （18山） 全ねじ |
4×10 | 8.2 | 2.9 | #2 | 4.2 | 10 | 7.0 | 4mm 並目 P1.4 （18山） 全ねじ |
4×10 | 3.4 | 3.0 | 1.6 | 2.0 | 1.6 | 2.5 |
| 4×13 | 4.2 | 13.5 | 8.5 | 4×13 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 4.0 | |||||
| 4×16 | 4.2 | 16 | 11.0 | 4×16 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 6.5 | |||||
| 4×19 | 4.2 | 19 | 14.0 | 4×19 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 9.5 | |||||
| 4×25 | 4.2 | 25 | 20.0 | 4×25 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 15.5 | |||||
| 4×30 | 4.2 | 30 | 25.0 | 4×30 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 20.5 | |||||
| 4×35 | 4.2 | 35 | 30.0 | 4×35 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 25.5 | |||||
| 4×45 | 4.2 | 45 | 40.0 | 4×45 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 35.5 | |||||
| 4×50 | 4.2 | 50 | 45.0 | 4×50 | 3.4 | 5.0 | 1.6 | 3.2 | 1.6 | 40.5 | |||||
| 5mm 並目 P1.6 （16山） 全ねじ |
5×13 | 9.5 | 3.4 | #2 | 5.0 | 13 | 8.5 | 5mm 並目 P1.6 （16山） 全ねじ |
5×13 | 4.2 | 4.5 | 1.6 | 3.0 | 1.6 | 3.5 |
| 5×16 | 5.0 | 16 | 10.5 | 5×16 | 4.2 | 5.5 | 1.6 | 3.2 | 1.6 | 5.5 | |||||
| 5×19 | 5.0 | 19 | 13.5 | 5×19 | 4.2 | 5.5 | 1.6 | 3.2 | 1.6 | 8.5 | |||||
| 5×25 | 5.0 | 25 | 19.5 | 5×25 | 4.2 | 5.5 | 1.6 | 3.2 | 1.6 | 14.5 | |||||
寸法表は代表的なものです。詳しくはお問い合せください。
