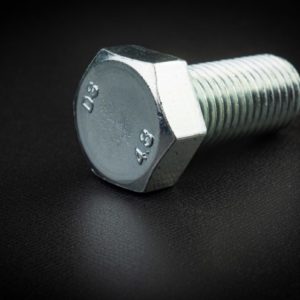

10.9六角ボルト（JIS付属書）

【図面】10.9六角ボルト

【寸法表】10.9六角ボルト JIS B 1180：2014 抜粋

単位：mm

表は横にスライドします→

ねじの呼びd			ds 許容差			k 許容差			ねじの呼びd			s 許容差			e	小形六角ボルト			z
並目		●細目	基準寸法	上	中	基準寸法	上	中	並目		●細目	基準寸法	上	中	約	k	s	e約	z
M3			3	0 −0.1		2	±0.1		M3			5.5	0 −0.2		6.4				0.6
●（M3.5）			3.5			2.4			●（M3.5）			6			6.9				0.6
M4			4			2.8			M4			7			8.1				0.8
M5			5			3.5	±0.15		M5			8			9.2				0.9
M6			6		0 −0.2	4		±0.25	M6			10		0 −0.6	11.5				1
●（M7）			7	0 −0.15		5			●（M7）			11	0 −0.25	0 −0.7	12.7				1
M8		M8×1	8			5.5			M8		M8×1	13			15	5.5	12	13.9	1.2
M10		M10×1.25	10			7	±0.2	±0.3	M10		M10×1.25	17			19.6	7	14	16.2	1.5
ねじの呼びd			ds 許容差			k 許容差			ねじの呼びd			s 許容差			e	小形六角ボルト			z
並目		●細目	基準寸法	上	中	基準寸法	上	中	並目		●細目	基準寸法	上	中	約	k	s	e約	z
M12		M12×1.25	12	0 −0.2	0 −0.25	8	±0.2	±0.3	M12		M12×1.25	19	0 −0.35	0 −0.8	21.9	8	17	19.6	2
（M14）		（M14×1.5）	14			9			（M14）		（M14×1.5）	22			25.4	9	19	21.9	2
M16		M16×1.5	16			10			M16		M16×1.5	24			27.7	10	22	25.4	2
（M18）		（M18×1.5）	18			12		±0.35	（M18）		（M18×1.5）	27			31.2	12	24	27.7	2.5
M20		M20×1.5	20		0 −0.35	13			M20		M20×1.5	30			34.6	13	27	31.2	2.5
M22		（M22×1.5）	22			14			M22		（M22×1.5）	32	0 −0.4	0 −1	37	14	30	34.6	2.5
M24		M24×2	24			15			M24		M24×2	36			41.6	15	32	37	3
●（M27）		（M27×2）	27			17			●（M27）		（M27×2）	41			47.3	17	36	41.6	3
M30		M30×2	30			19	±0.25	±0.4	M30		M30×2	46			53.1	19	41	47.3	3.5
ねじの呼びd			ds 許容差			k 許容差			ねじの呼びd			s 許容差			e	小形六角ボルト			z
並目		●細目	基準寸法	上	中	基準寸法	上	中	並目		●細目	基準寸法	上	中	約	k	s	e約	z
●（M33）		（M33×2）	33	0 −0.25	0 −0.4	21	±0.25	±0.4	●（M33）		（M33×2）	50	0 −0.4	0 −1	57.7	21	46	53.1	3.5
M36		M36×3	36			23			M36		M36×3	55	0 −0.45	0 −1.2	63.5	23	50	57.7	4
●（M39）		（M39×3）	39			25			●（M39）		（M39×3）	60			69.3	25	55	63.5	4
M42			42			26			M42			65			75				4.5
●（M45）			45			28			●（M45）			70			80.8				4.5
M48			48			30			M48			75			86.5				5
ねじの呼びd			ds 許容差			k 許容差			ねじの呼びd			s 許容差			e	小形六角ボルト			z
並目		●細目	基準寸法	上	中	基準寸法	上	中	並目		●細目	基準寸法	上	中	約	k	s	e約	z
●（M52）			52	0 −0.3	0 −0.45	33	±0.3	±0.5	●（M52）			80	0 −0.45	0 −1.2	92.4				5
●M56			56			35			●M56			85	0 −0.55	0 −1.4	98.1				5.5
●（M60）			60			38			●（M60）			90			104				5.5
●M64			64			40			●M64			95			110				6
参考	●（M68）		68	0 −0.3	0 −0.45	43	±0.3	±0.5	参考	●（M68）		100	0 −0.55	0 −1.4	115				6
	●M72		72			45				●M72		105			121				6
	●（M76）		76			48				●（M76）		110			127				6
	●M80		80			50				●M80		115			133				6
