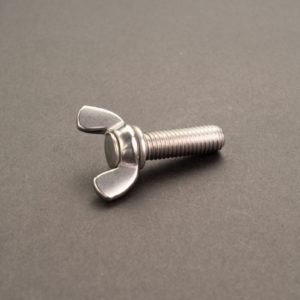

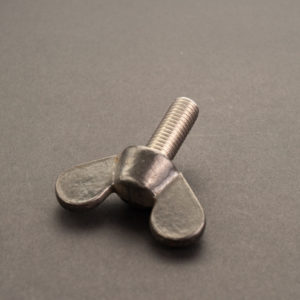

蝶ボルト（ちょうボルト）3種
蝶ボルト（ちょうボルト）3種（プレス製）
【図面】蝶ボルト 3種
【寸法表：蝶ボルト3種 JIS B 1184 ：2010 抜粋】
単位：mm
表は横にスライドします→
| ねじの呼び （d） |
dk | yd | db | kc | dd | k | c1 | u | 保証トルクの区分N・m | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 約 | 最小 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 約 | A | B | – | |||
| 3種 | M4 | 7 | 12 | 7 | 2.5 | 21 | ± 1 | 8.5 | ± 1 | 0.8 | 0.8 | – | – | 1.08 |
| M5 | 8.5 | 13 | 8 | 3 | 23 | 10.5 | ± 1.5 | 1 | 0.9 | – | – | 2.16 | ||
| M6 | 10.5 | 15 | 9 | 3.5 | 27 | 11.5 | 1 | – | – | 3.92 | ||||
| M8 | 13 | 17 | 11 | 5 | 31 | ± 1.5 | 15 | 1.2 | 1.2 | – | – | 8.83 | ||
| ●M10 | 16 | 20 | 13 | 6 | 36 | 18 | 1.5 | – | – | 17.7 | ||||
メーカーにより形状・寸法が若干異なりますので、詳しくは別途ご相談ください。
ねじの呼びに（）や*が付いているものの使用は推奨しておりません。
転造ねじの場合、ねじの呼びがM8以下のねじ先はあら先、M10以上は面取り先とします。
切削ねじの場合、ねじ先は面取り先もしくは丸先となります。
2種における頭部の形状や製造方法については、板のプレス加工によります。
ご入用の際はオノウエへ！オノウエなら現場の負担を減らせます。
同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。
さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品！
どこで使うかすぐ分かる「オノウエラベル」についてはコチラ
寸法表は代表的なものです。詳しくはお問い合せください。
