超強度六角ボルト「ARK600」 白色アルマイト
超強度六角ボルト「ARK600」 白色アルマイトとは？
ARK600は、JIS B1057「非鉄金属製ねじ部品の機械的性質」のアルミニウム合金「AL6」規格を満たし、㈱神戸製鋼所開発の自動車用高強度アルミ合金「D7K50」の採用と高度な成形技術をもつ日産ネジ㈱による冷間圧造加工、及び応力腐食割れに対応した特殊熱処理の実施により「引張600N/㎟・耐カ500N/㎟」を実現しました。
「本体がアルミだから電蝕防止のためにアルミのボルトを使用したいけど、強度が足りない…」とお困りの際にはぜひ一度ご検討下さい。
ARK600採用のメリットとは？
(1)軽量化
・比重が2.8で、鉄やステンレスの7.85と比較して約1/3と軽量
(2)高比強度
・同じ重さのボルトで得られる比強度においてアルミは鋼の4倍
(3)電蝕刘策
・アルミ同士の締結時において電蝕を回避
(4)高伝導性
・熱伝導率が高く熱を良く通す
・同じ重量での電気伝導率は銅の約2倍
(5)リサイクル性
・アルミ部材と共に使用すれば分解せずにリサイクル処理が可能
製品仕様
| 製造規格 ※準拠 | JISB1180本体規格 部品等級A |
|---|---|
| ねじ規格 | JIS B0205 |
| ねじ精度 | 6g |
| 強度クラス | JIS B1057 AL6 |
| 引張強度 ※実力値 | 600N/mm2（AL6:最小510N/mm2) |
| 耐力 ※実力値 | 500N/mm2（AL6:最小440N/mm2) |
| 表面処理 | 白色アルマイト |
| 時効処理 | ARK用特殊熱処理 |

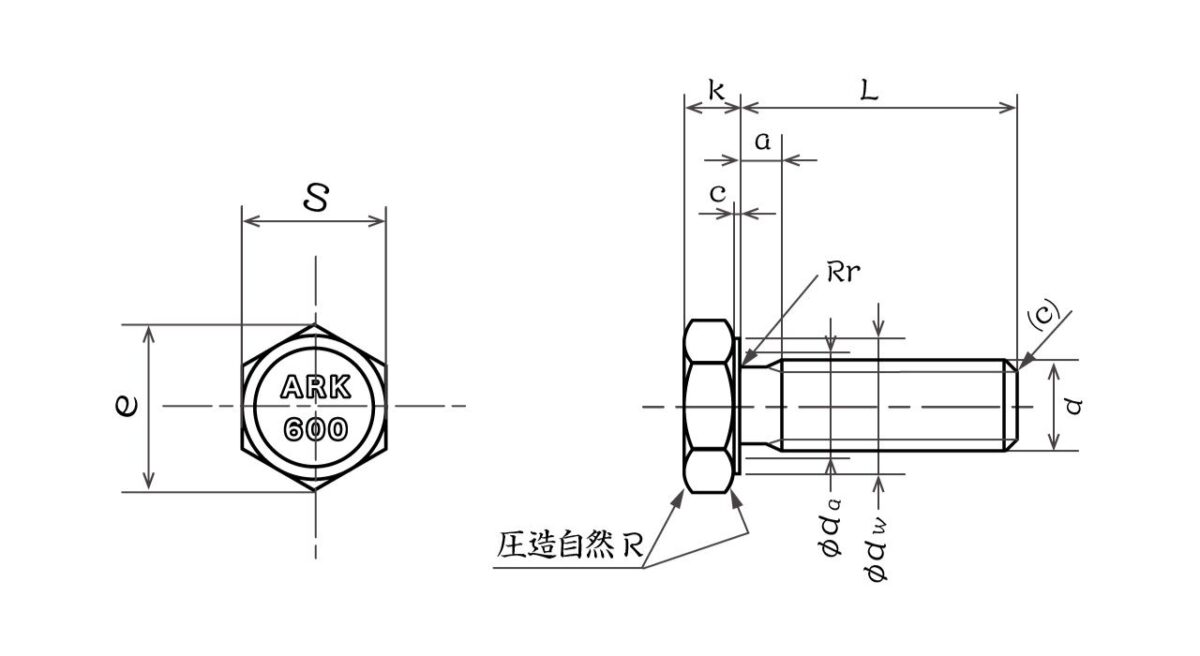

形状・寸法
| ピッチ | 不完全ねじ部 | 座高さ | 対角 | 首下径 | 座径 | 平径 | 高さ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径 | p | a | c | e | da | dw | s | k | |||||
| d | 並目 | Max. | Min. | Max. | Min. | 約 | Max. | Min. | 基準寸法 | Min. | 基準寸法 | Max. | Min. |
| Max. | |||||||||||||
| M6 | 1.0 | 3 | 1 | 0.50 | 0.15 | 11.05 | 6.8 | 8.88 | 10 | 9.78 | 4 | 4.15 | 3.85 |
| M8 | 1.25 | 4 | 1.25 | 0.60 | 0.15 | 14.38 | 9.2 | 11.63 | 13 | 12.73 | 5.3 | 5.45 | 5.15 |
| M10 | 1.5 | 4.5 | 1.5 | 0.60 | 0.15 | 17.77 | 11.2 | 14.63 | 16 | 15.73 | 6.4 | 6.58 | 6.22 |
| M12 | 1.75 | 5.3 | 1.75 | 0.60 | 0.15 | 20.03 | 13.7 | 16.63 | 18 | 17.73 | 7.5 | 7.68 | 7.32 |
※「ARK」は日産ネジ㈱の開発商品です。
引張試験結果
試験片 ：ARK600 六角ボルトM6X50
表面処理：アルマイト（白）
試験数 ：５本
＜試験結果＞
| 最大点荷重 | 耐力 | 破断点応力 | |
|---|---|---|---|
| N | N/mm2 | N/mm2 | |
| n1 | 12480.0 | 559.701 | 620.398 |
| n2 | 12710.0 | 571.144 | 630.845 |
| n3 | 12700.0 | 565.671 | 629.353 |
| n4 | 12340.0 | 552.736 | 613.432 |
| n5 | 12780.0 | 565.671 | 635.323 |

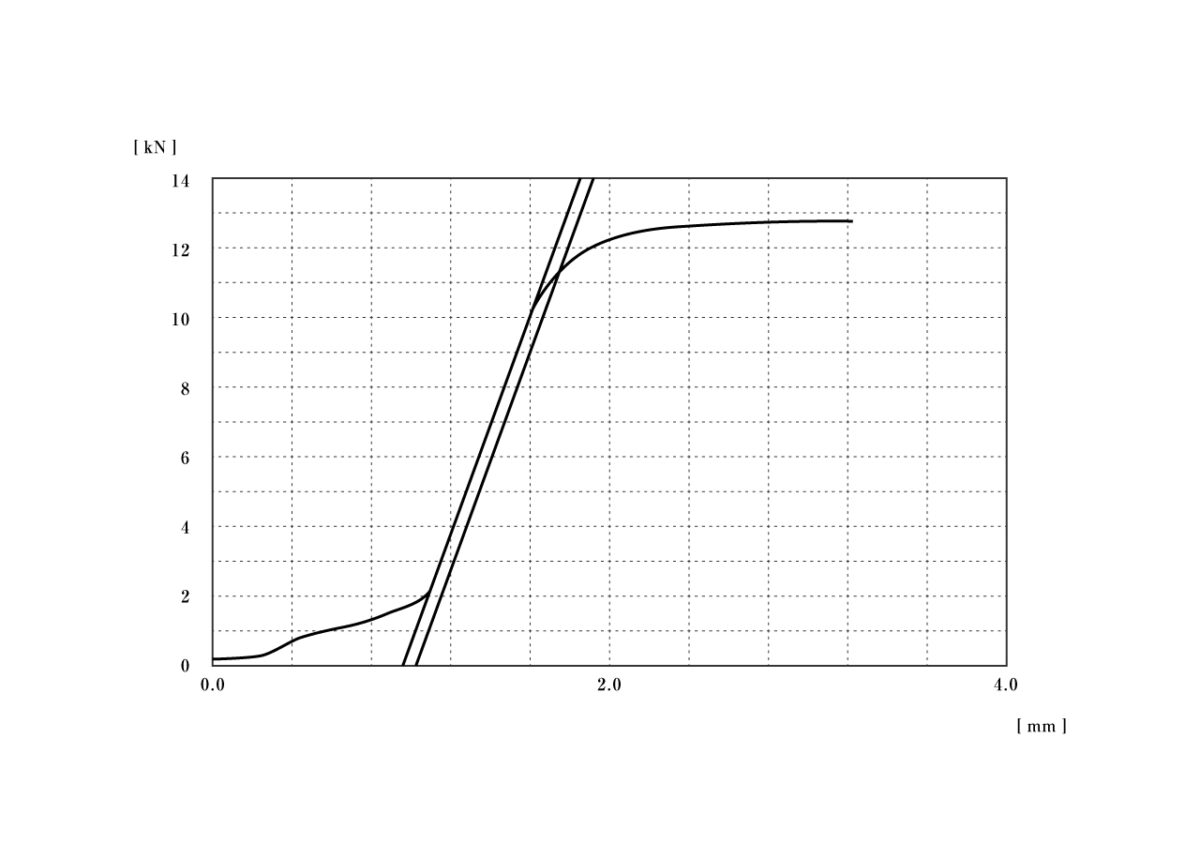

＜応力ひずみ曲線(一例)＞
応力腐食割れ試験結果
試験片 ：ボルト：ARK600 特殊ボルトM6X42
ナット：A5052 六角ナットM6
冶具 ：アクリル
表面処理：アルマイト(白)
試験条件：JIS H 8711 「アルミニウム合金の応力腐食割れ試験方法に基づく連続浸漬法」
試験液 ：塩化ナトリウム(2.0±0.1 mass%)とクロム酸ナトリウム(0.5±0.05 mass%)混合溶液
浸漬期間：120日
＜試験結果＞
(1)外観変化 ：全体的な色落ちとナット篏合部に変色が見られるが腐食無し
(2)性能変化 ：引張強さに2%前後の低下はみられるが600N/㎟以上を維持
(3)破断面考 ：浸漬試験後に試験片を破断させて破断面を確認した結果、
通常の延性破断面であり腐食割れ等による破壊は見られず

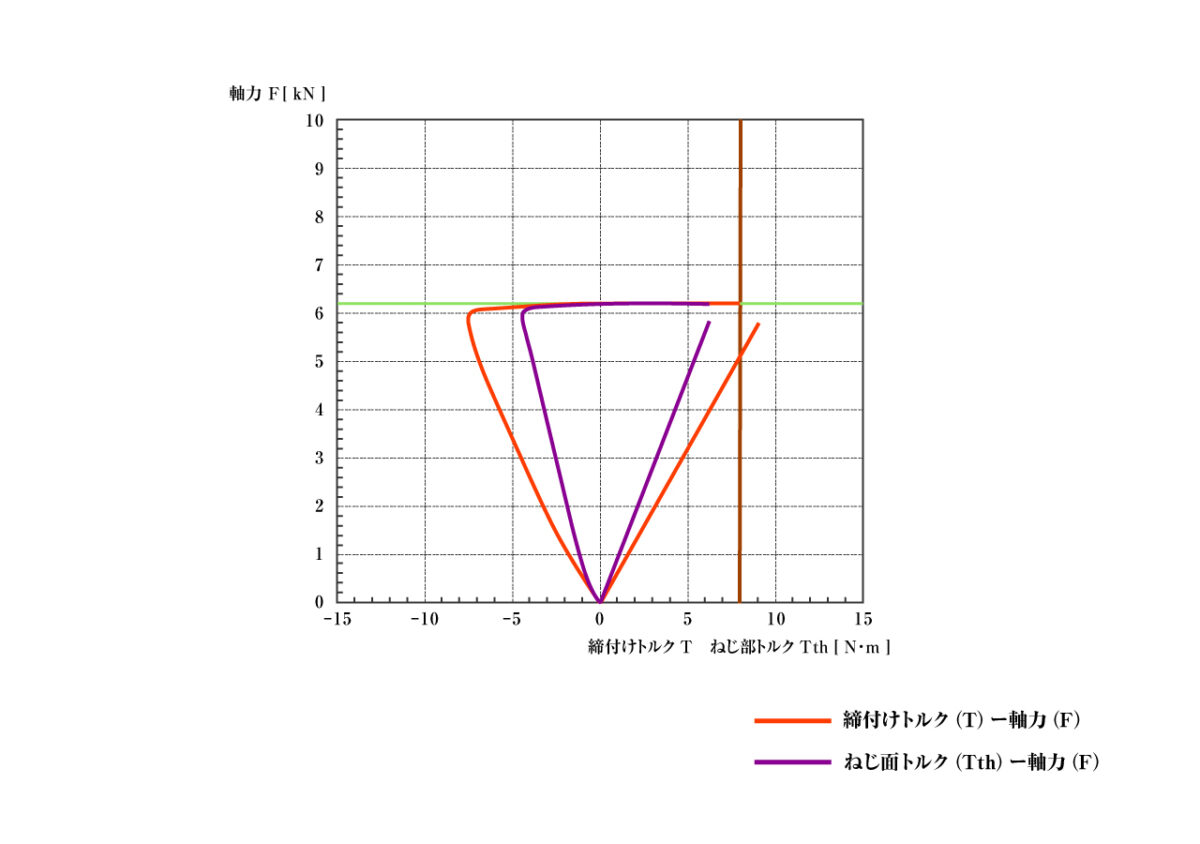

トルク‐軸力試験結果
部品名 ：ARK600 フランジボルト
表面処理：アルマイト（白）
サイズ ：M6-P1.0-L25
座面接触：14-6.5-ISO16047
締付方法：ボルト駆動
試験スピード：10 rpm
| 締付けトルク | [8] | [N.m] | #総合摩擦係数 | 0.168 | |
| 締付け軸力 | 5. 187 | [kN] | #ねじ面奉線係数 | 0.301 | |
| 締付け回転角 | 178.7 | [deg] | #座面摩擦係数 | 0.089 | |
| 伸び | 0 | [mm] | ねじ部トルク | 5.641 | [N・m] |
| #トルク係数 | 0.257 | 座面トルク | 2.359 | [N・m] | |
| #降伏締付けトルク | *7.949 | [N・m] | 塑性締付けトルク | *0.003 | [N・m] |
| #降伏締付け軸力 | *6.16 | [kN] | 塑性軸力 | *0.004 | [kN] |
| 降伏回転角 | *193.2 | [deg] | 塑性回転角 | *0 | [deg] |
| 降伏伸び | *0 | [mm] | 塑性伸び | *０ | [mm] |
| 降伏ねじ部トルク | *6.175 | [N・m] | 塑性ねじ部トルク | *-0.023 | [N・m] |
| #極限締付けトルク | *7.949 | [N・m] | ねじ面トルク係数 | 0.181 | |
| #極限締付け軸力 | *6.16 | [kN] | 座面トルク係数 | 0.076 | |
| 極限伸び | *0 | [mm] | スナグトルク | 0.898 | [N・m] |
| 極限ねじ部トルク | *6.175 | [N・m] | スナグ回転角 | 101.7 | [deg] |
| 極限応力 | *0.306 | [kN/mm2] | 降伏応力 | *0.306 | [kN/mm2] |
使用環境について
・高温環境下では熱により強度の低下が発生するため、使用環境は100℃以下を推奨
・基本的に感受性の高い材質のため、極力腐食しやすい環境は避けるのが望ましい
メーカー在庫範囲
| M6 | M8 | M10 | M12 | |
|---|---|---|---|---|
| 10 | ● | |||
| 12 | ● | |||
| 15 | ● | ● | ||
| 16 | ● | ● | ||
| 20 | ● | ● | ● | ● |
| 25 | ● | ● | ● | ● |
| 30 | ● | ● | ● | ● |
| 35 | ● | ● | ● | ● |
| 40 | ● | ● | ● | ● |
| 45 | ● | ● | ● | ● |
| 50 | ● | ● | ● | ● |
※全て全ネジとなります
