歯付き座金 内歯形（A）
歯付き座金 内歯形（A）

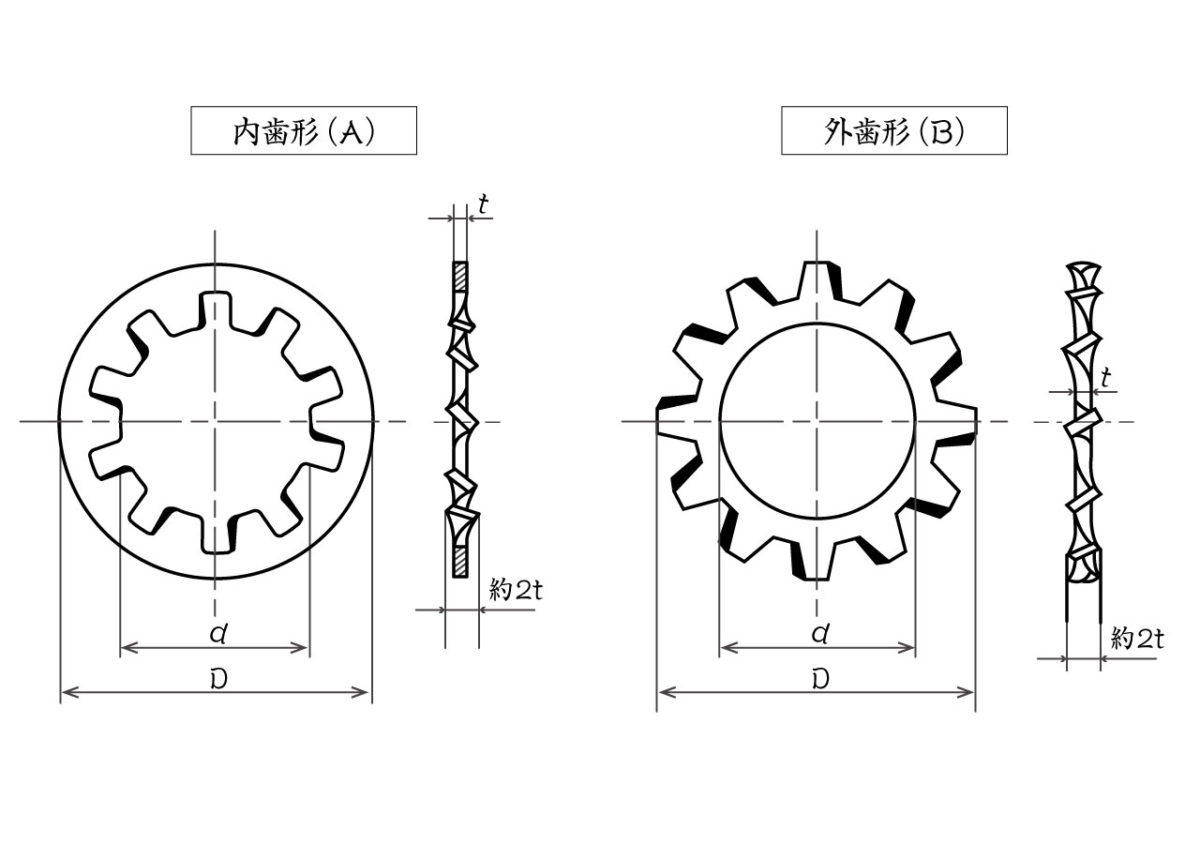

【図面】
【寸法表：歯付き座金 JIS B 1251：2001 抜粋】
単位：mm
※表は横にスライドします→
| 呼び | 内径d | 外径D | 厚さt | 歯数 | 参考 質量 （約）（g） |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 内歯数 | 外歯数 | |||
| 2 | 2.2 | ＋0.2 0 |
4.8 | 0 -0.3 |
0.3 | ±0.025 | 7 | – | 0.03 | |
| ●2.5 | 2.7 | 5.7 | 0.04 | |||||||
| 3 | 3.2 | 6.5 | 0 -0.4 |
0.45 | ±0.035 | 8 | 8 | 0.07 | ||
| ●（3.5） | 3.7 | 7.5 | 0.08 | |||||||
| 4 | 4.3 | 8.5 | 9 | 0.11 | ||||||
| ●（4.5） | 4.8 | 9.5 | 0.5 | 0.17 | ||||||
| 5 | 5.3 | 10 | 0.6 | ±0.04 | 10 | 0.19 | ||||
| 6 | 6.4 | ＋0.3 0 |
11 | 0 -0.5 |
9 | 12 | 0.21 | |||
| ●（7） | 7.4 | 13 | 0.8 | ±0.05 | – | |||||
| 8 | 8.4 | 15 | 0.51 | |||||||
| 10 | 10.5 | ＋0.4 0 |
18 | 0.9 | 0.88 | |||||
| 12 | 12.5 | 21 | 0 -0.6 |
1 | ±0.055 | 10 | 1.30 | |||
| ●（14） | 14.5 | 23 | 1.50 | |||||||
| 16 | 16.5 | 26 | 1.2 | ±0.065 | 12 | 14 | 2.15 | |||
| ●(18） | 19 | ＋0.5 0 |
29 | 2.60 | ||||||
| 20 | 21 | 32 | 0 -0.8 |
1.4 | ±0.07 | 3.60 | ||||
| ●（22） | 23 | 35 | 14 | 16 | 4.50 | |||||
| ●24 | 25 | 38 | 1.6 | ±0.08 | 5.05 | |||||
| 種類 | 記号 | 適用ねじ部品 | |||
|---|---|---|---|---|---|
| 内歯形 | A | 一般用のボルト, 小ねじ, ナット | |||
| 外歯形 | B | ||||
| 皿形 | C | 皿小ねじ | |||
| 内外歯形 | AB | 一般用のボルト, 小ねじ, ナット | |||
歯数はあくまで推奨値であり、多少の増減は許容されます。
ねじの呼びに（）が付いているものの使用は推奨しておりません。
ねじの呼びが2.5以下のものは外歯形には適用しません。
ご入用の際はオノウエへ！オノウエなら現場の負担を減らせます。
同じ部品をご注文いただいた場合でも、必要に応じて分けて納品することができます。
さらに小分けした袋に「商品名・本数・現場名・備考」が書かれたラベルシールを貼って納品！
どこで使うかすぐ分かる「オノウエラベル」についてはコチラ
寸法表は代表的なものです。詳しくはお問い合せください。
