六角袋ナット
六角袋ナット（1形、2形、3形）

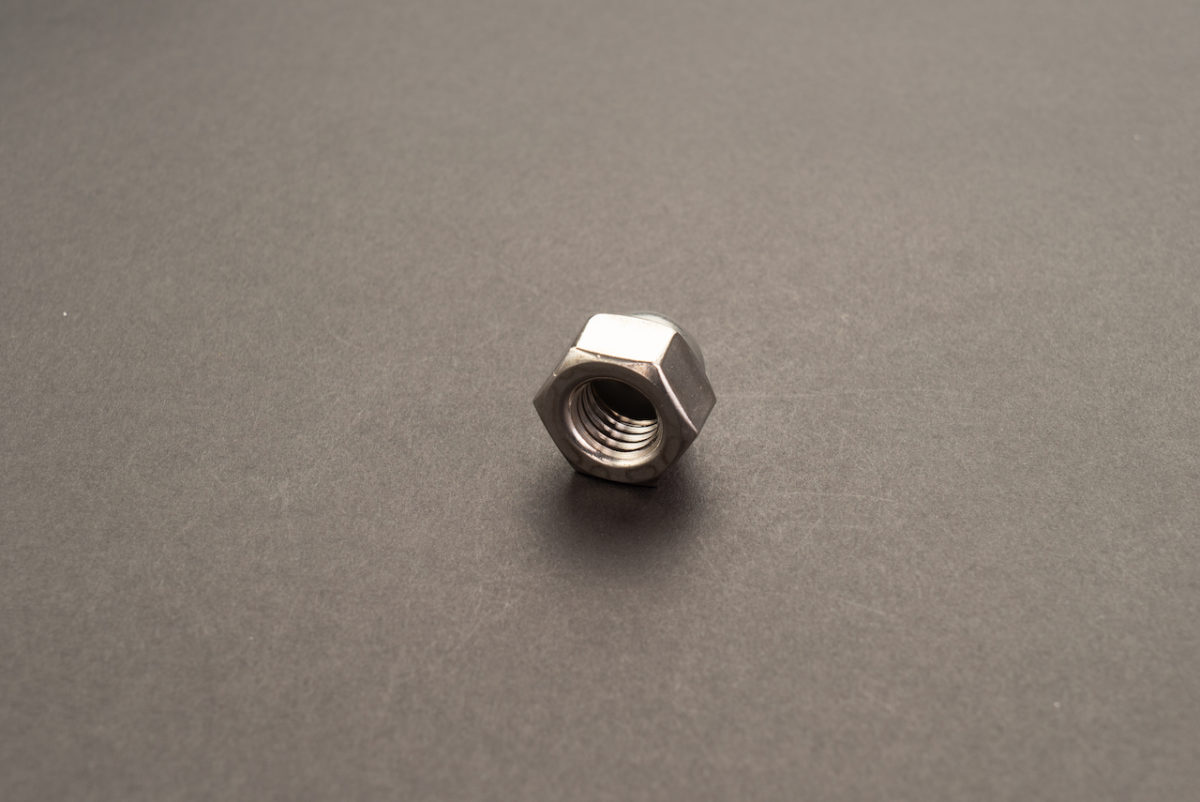

六角袋ナットとは、六角ナットの片側がドームのような袋状に閉じられたもののこと。ネジ穴が貫通しておらず、ネジ部が露出しないため、装飾性や安全性が求められる箇所に最適です。そのため、六角袋ナットは人通りが多い橋や鉄道関係でよく使われています。
六角袋ナットは六角ナットと合わせて、ダブルナットとして使用されることもあります。
六角袋ナットの別名は、化粧ナット・袋ナット・キャップナットなど。
【図面】六角袋ナット（1形・2形・3形）
【寸法表：六角袋ナット JIS B 1183：2010 抜粋】
単位：mm
※表は横にスライドします→
| ねじの呼び（d） | m1 | m2 | m3 | ねじの呼び（d） | A’ | T1 | T2 | R | r | S | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最小 | 最小 | 最小 | 約 | 約 | |||||
| 六角袋ナット | M4 | 9.5 | ±0.25 | 6.2 | ±0.25 | 3.2 | 0 -0.3 |
六角袋ナット | M4 | 5.6 | 0.5 | 0.6 | 3 | 0.5 | 7 |
| M5 | 11 | 7.5 | 4 | M5 | 6.6 | 0.5 | 0.6 | 3.5 | 8 | ||||||
| M6 | 12 | 9.5 | 5 | M6 | 8.5 | 0.5 | 0.6 | 4.5 | 10 | ||||||
| M8 | 15 | ±0.3 | 12.5 | ±0.3 | 6.5 | 0 -0.36 |
M8 | 11.5 | 0.5 | 0.8 | 6.5 | 13 | |||
| M10 | 18 | 15.5 | 8 | M10 | 14.5 | 0.5 | 1.0 | 7.5 | 17 | ||||||
| M12 | 22 | 18.5 | 10 | M12 | 16.5 | 1.0 | 1.2 | 8.0 | 1.0 | 19 | |||||
| （M14） | 24 | 21.0 | 11 | 0 -0.43 |
（M14） | 19.5 | 1.0 | 1.6 | 10 | 22 | |||||
| M16 | 28 | ±0.4 | 24 | ±0.4 | 13 | M16 | 21.5 | 1.0 | 1.6 | 11 | 24 | ||||
| （M18） | 31 | 27 | 15 | （M18） | 23.5 | 1.0 | 1.6 | 12 | 27 | ||||||
| M20 | 34 | 29 | 16 | M20 | 26.5 | 1.0 | 1.6 | 13.5 | 30 | ||||||
| （M22） | 38 | 32.5 | 18 | （M22） | 28.5 | 1.0 | 2.0 | 14.5 | 32 | ||||||
| M24 | 41 | 35.5 | 19 | 0 -0.52 |
M24 | 32.5 | 1.0 | 2.0 | 16.5 | 36 | |||||
| ●（M27） | 46 | ±0.5 | 41 | ±0.5 | 22 | ●（M27） | 37.5 | 1.0 | 2.0 | 19 | 1.5 | 41 | |||
| ●M30 | 50 | 45 | 24 | ●M30 | 41.5 | 1.0 | 2.0 | 21 | 46 | ||||||
| ●（M33） | 54 | 49 | 26 | ●（M33） | 45.5 | 1.0 | 2.0 | 23 | 50 | ||||||
| ●M36 | 59 | 54.5 | 29 | ●M36 | 50.5 | 1.0 | 2.0 | 25.5 | 55 | ||||||
| ●（M39） | 64 | 59 | 31 | 0 -0.62 |
●（M39） | 55.5 | 1.0 | 2.0 | 28 | 60 | |||||
| ねじの呼び（d） | m1 | m2 | m3 | ねじの呼び（d） | A’ | T1 | T2 | R | r | S | |||||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 最小 | 最小 | 最小 | 約 | 約 | |||||
| ●小形六角袋ナット | M8 | 15 | ±0.3 | 12 | ±0.3 | 6.5 | 0 -0.36 |
●小形六角袋ナット | M8 | 10.5 | 0.5 | 0.6 | 5.5 | 0.5 | 12 |
| M10 | 18 | 14.5 | 8 | M10 | 12.5 | 0.5 | 0.8 | 6.5 | 14 | ||||||
| M12 | 22 | 17.5 | 10 | M12 | 14.5 | 0.5 | 1.0 | 7.5 | 17 | ||||||
| （M14） | 24 | 19.5 | 11 | 0 -0.43 |
（M14） | 16.5 | 1.0 | 1.2 | 8.5 | 1.0 | 19 | ||||
| M16 | 28 | 23.0 | 13 | M16 | 19.5 | 1.0 | 1.6 | 10 | 22 | ||||||
| （M18） | 31 | ±0.4 | 26 | ±0.4 | 15 | （M18） | 21.5 | 1.0 | 1.6 | 11 | 24 | ||||
| M20 | 34 | 26 | 16 | M20 | 23.5 | 1.0 | 1.6 | 12 | 27 | ||||||
| （M22） | 38 | 31.5 | 18 | （M22） | 26.5 | 1.0 | 1.6 | 13.5 | 30 | ||||||
| M24 | 41 | 33.5 | 19 | 0 -0.52 |
M24 | 28.5 | 1.0 | 2.0 | 14.5 | 32 | |||||
ねじの呼びに（）が付いているものの使用は推奨しておりません。
‹ナットの種類›
1形：六角部とキャップ部が一体形でねじの逃げ溝はなし
2形：六角部とキャップ部が一体形でねじの逃げ溝あり
3形：六角部とキャップ部を溶接したもの
| 鋼ナットの強度区分 | 4T | 5T | 6T | ||
注）M8〜M39の細目ねじの形状・寸法も上記の表に凖じます。
‹参考› JIS規格外となりますが、3形の六角部とキャップ部とが一体になったワンピース型が市場に流通しています。
通常の3形よりも外からの衝撃に強いため、当社ではSUSのみ3形ワンピース型を在庫しています。
