タップスター

高強度リムーバブルおねじアンカー

特徴

【鋼製】三価ユニクロ
【ステンレスSUS410製※】　サスガードSG　※タップスターⅡはSUS410相当製
・インパクトドライバーで簡単・確実な施工
・端部や仕上げ材が割れにくい
・施工後もアンカーの高さ調整や取外しが可能
・隅部・天井部の施工も簡単
・ステンレス製品も標準ラインアップ

用途例

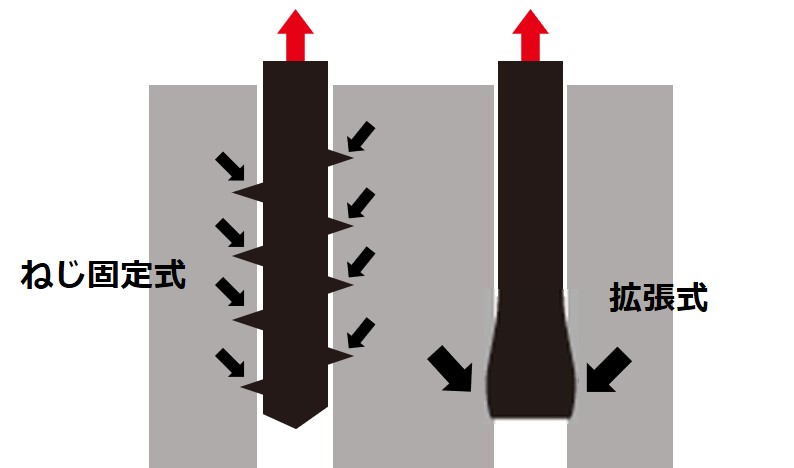

固着原理

セルフタッピング方式
タップスターは従来の拡張式アンカーとは異なり、コンクリート下穴の壁にアンカー自身のねじ山を食い込ませる事により、コンクリートと穴全体で一体化して荷重に抵抗します。
日本建築あと施エアンカー協会の「ねじ固定式アンカー」に分類されます。インパクトドライバーの発展と共に確実に使用量が増加しております。

施工手順

<注意>

・アンカーを再使用しないでください。
・本施工前に必ず試験施工をしてください。
・穴の深さとアンカー埋め込み深さは正確に管理してください。
・アンカーが穴の底に当たってからも回し続けると空回りし、強度が大幅に低下することがあります。
・作業時は必ず安全めがねなどの保護具を着用してください。

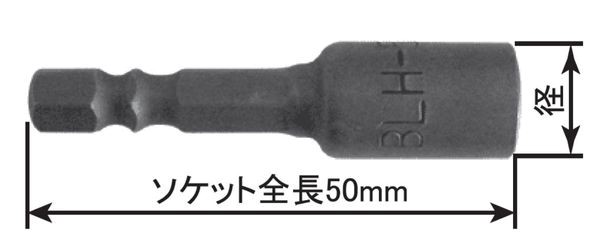

●タップスターソケットBLH

※パワーパック、ボックス共にソケット1本同梱
サイズソケット品番径全長
M6BLH-3S8.550
M8BLH-4S10.050
M10BLH-5S12.050
M12　※BLH-6S13.550
※TPⅡ-1210/TPⅡ-1212/STPⅡ-1210は12角ソケット（二面幅8mm）を同梱

●推奨　ナット締付トルク

サイズN・ｍ
M65
M812
M1025
M1243

商品仕様

※表は横にスライドします→

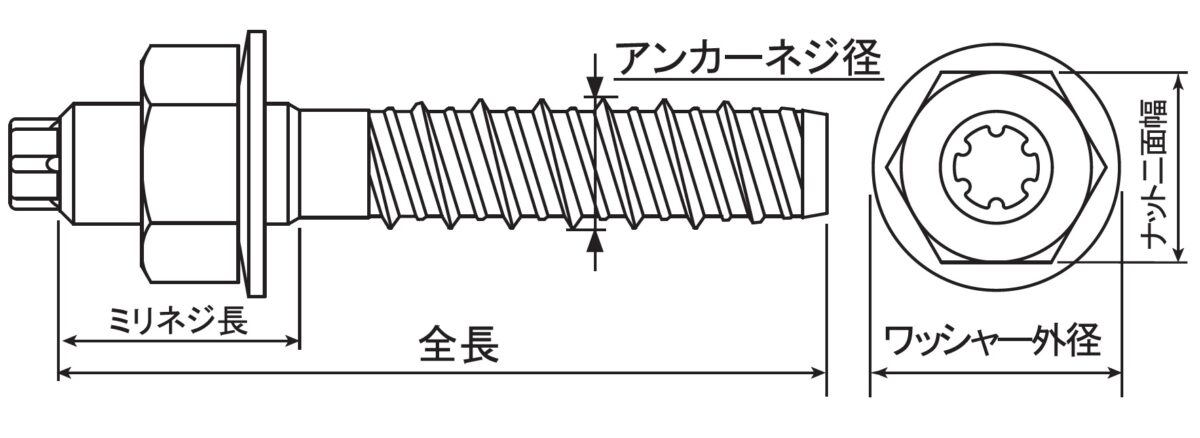

サイズ 品番 寸法（mm） 取付物厚み（最大） ドリル径（mm）
鋼製 ステンレス製 全長 ミリネジ長 ワッシャー外径 ナット二面幅 アンカーネジ径
M6×45 TP645 STP645 45 15 14 10 6.5 5 5.5
M6×60 TP660 STP660 60 20 14 10 6.5 20
M8×50 TP850 STP850 50 20 18 12 8.5 5 7.5
M8×70 TP870 STP870 70 25 18 12 8.5 25
M8×110 TP8110 – 110 25 18 12 8.5 60
M10×60 TP1060 STP1060 60 20 22 TP17 STP14 10.5 3 9.5
M10×80 TP1080 STP1080 80 25 22 TP17 STP14 10.5 23
M10×10 TP1010 STP1010 100 25 22 TP17 STP14 10.5 43
M12×60 TP1260 – 60 20 25 19 12.4 5 11.0　※1
M12×70 TP1270 STP1270 70 25 25 19 12.4 5
M12×90 TP1290 STP1290 90 30 25 19 12.4 25
M12×100 （TPⅡ-1210） （STPⅡ-1210） 100 30 25 19 12.4 35 10.0
M12×120 （TPⅡ-1212） – 120 30 25 19 12.4 55
M16×100 ※2 TP1610 – 100 40 32 24 16.5 10 15
M16×120 ※2 TP1612 – 120 40 32 24 16.5 10
※1) 50mmより深く埋め込む場合はφ11.3推奨
※2) タップスターM16の詳細は別ページにも掲載しています。（こちらから）
※2) タップスターＭ１６は、ソケット不要ではなく「専用ソケット」不要で、市販の１２角ソケットを使用します。
※（）付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。

寸法・施工仕様

パッケージ

※パワーパック、ボックス共にソケット1本同梱

梱包 パワーパック パワーボックス
本数 本数
M6×45 20 50
M6×60 18
M8×50 18 50
M8×70 15
M8×110 –
M10×60 10 50
M10×80 8
M10×10 –
M12×60 – 50
M12×70 8
M12×90 6
M12×100 4
M12×120 – 30
タップスターM16 はこちら
